KULLANIM ALANLARI

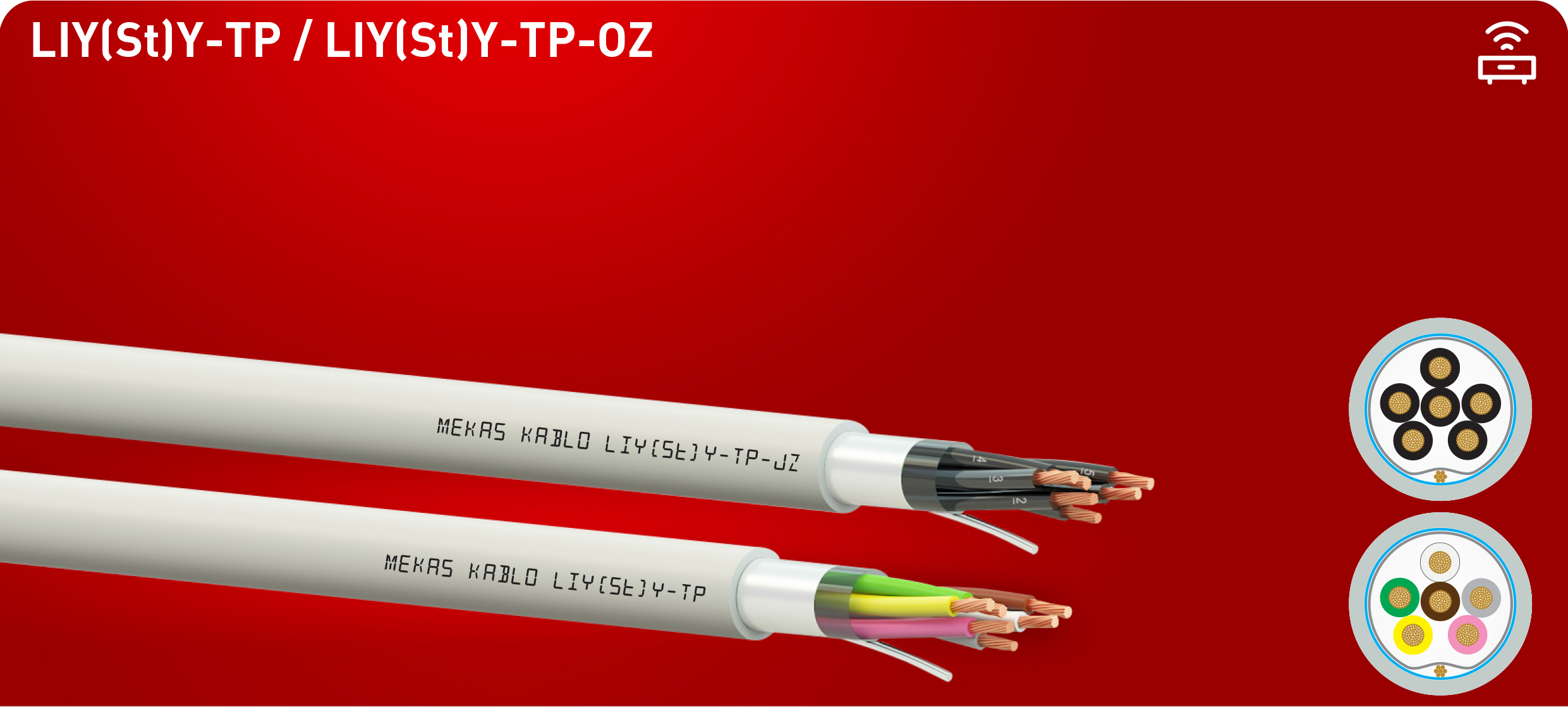

Ekranlı yapıya sahip, çiftler halinde bükülmüş TP paired esnek kontrol ve bağlantı kabloları; enstrümantasyon ve kontrol mühendisliği ile birlikte haberleşme, otomasyon ve elektronik uygulamalarda veri ve sinyal iletimi amacıyla kullanılmaktadır. Kablo üzerindeki ekranlama, dış kaynaklı elektriksel parazitlere karşı güvenilir bir koruma sağlar. Bu kablolar dış ortam koşullarına veya doğrudan toprak altı döşemeye uygun olmayıp, yalnızca dahili tesisat ve iç mekân uygulamalarında kullanılmak üzere tasarlanmıştır.
| KABLO YAPISI | |
|---|---|
| İletken | Bükülgen çıplak bakır teller,EN 60228 Sınıf 5 0,34 mm² : 12x0,19 mm Cu 0,25mm² : 14x0,15 mm Cu 0,22 mm² : 7x0,19 mm Cu 0,14 mm² : 7x0,15 mm Cu |
| İzolasyon | PVC bileşik, EN 50290-2-21/TI51 |
| İzolasyon Rengi | - DIN 47100'e göre renkli damar - OZ: ≥ 0,50mm² EN 50334’e göre siyah damar üzeri beyaz numaralar |
| Çift Büküm | İki damar bir çift olarak bükülür |
| Büküm | Çiftler uygun adımda katlar halinde bükülür |
| Ayırıcı Bant | Polyester bant |
| Ekran | Kalaylı bakır toprak teliyle birlikte aluminyum polyester bant |
| Dış Kılıf | PVC bileşik, EN 50290-2-22/TM51 |
| Dış Kılıf Rengi | RAL 7035, Gri |
| Ambalaj | 100 / 250 / 500 / 1000 m |
| ELEKTRİKSEL DEĞERLER @20°C | |
|---|---|
| Standart | Acc. to VDE 0812 & TS 13755’ e |
| Çalışma Sıcaklığı | Sabit -30 ºC / +80 ºC Hareketli -5 ºC / +70 ºC |
| Bükülme Yarı Çapı ( min. ) | Sabit 6 x D Hareketli 15 x D |
| Çalışma Gerilimi | < 0,50 mm² : 250 V ≥ 0,50 mm² : Uo/U : 300/500 V ≥ 0,22 mm² : 500 V (Peak voltage / Tepe voltajı) |
| İzolasyon Direnci | < 0,50 mm² : Min. 200 MΩ.km ≥ 0,50 mm² : Min. 20 MΩ.km |
| Test Gerilimi (AC 50 Hz) | < 0,50 mm² : 1200 V ≥ 0,50 mm² : 2000 V |
| Ortak Kapasite | Max. 150 nF/km |
| Alev Geciktrici Testi | EN 60332-1-2 & IEC 60332-1-2 |
| Kod | Kesit (mm²) | Dış Çap (mm) ±%5 |
Bakır Ağırlığı (kg/km) | Toplam Ağırlık (kg/km) |
|---|---|---|---|---|
| LD77402 | 2x2x0,22 | 5,10 | 9,16 | 31,122 |
| LD77403 | 3x2x0,22 | 5,70 | 12,82 | 42,455 |
| LD77404 | 4x2x0,22 | 6,30 | 16,48 | 51,44 |
| Kod | Kesit (mm²) | Dış Çap (mm) ±%5 |
Bakır Ağırlığı (kg/km) | Toplam Ağırlık (kg/km) |
|---|---|---|---|---|
| LD77502 | 2x2x1,00 | 8,00 | 34,04 | 84,202 |
| LD77503 | 3x2x1,00 | 8,60 | 50,14 | 115,342 |
| LD77504 | 4x2x1,00 | 9,90 | 66,24 | 142,642 |
| Kod | Kesit (mm²) | Dış Çap (mm) ±%5 |
Bakır Ağırlığı (kg/km) | Toplam Ağırlık (kg/km) |
|---|---|---|---|---|
| LD77477 | 2x2x0,75 | 7,50 | 26,04 | 71,602 |
| LD77478 | 3x2x0,75 | 8,60 | 38,14 | 97,74 |
| LD77479 | 4x2x0,75 | 9,50 | 50,24 | 121,682 |
