KULLANIM ALANLARI

Çift kat ekranlama yapısına sahip esnek kontrol ve bağlantı kabloları; enstrümantasyon ve kontrol mühendisliği ile haberleşme, otomasyon ve elektronik uygulamalarda veri ve sinyal iletimi için kullanılmaktadır. İki katlı ekran yapısı, dış kaynaklı elektriksel parazitlere karşı yüksek seviyede koruma sağlar. Bu kablolar dış ortam koşullarına veya doğrudan toprak altı döşemeye uygun olmayıp, yalnızca dahili tesisatlarda kullanım amacıyla tasarlanmıştır.

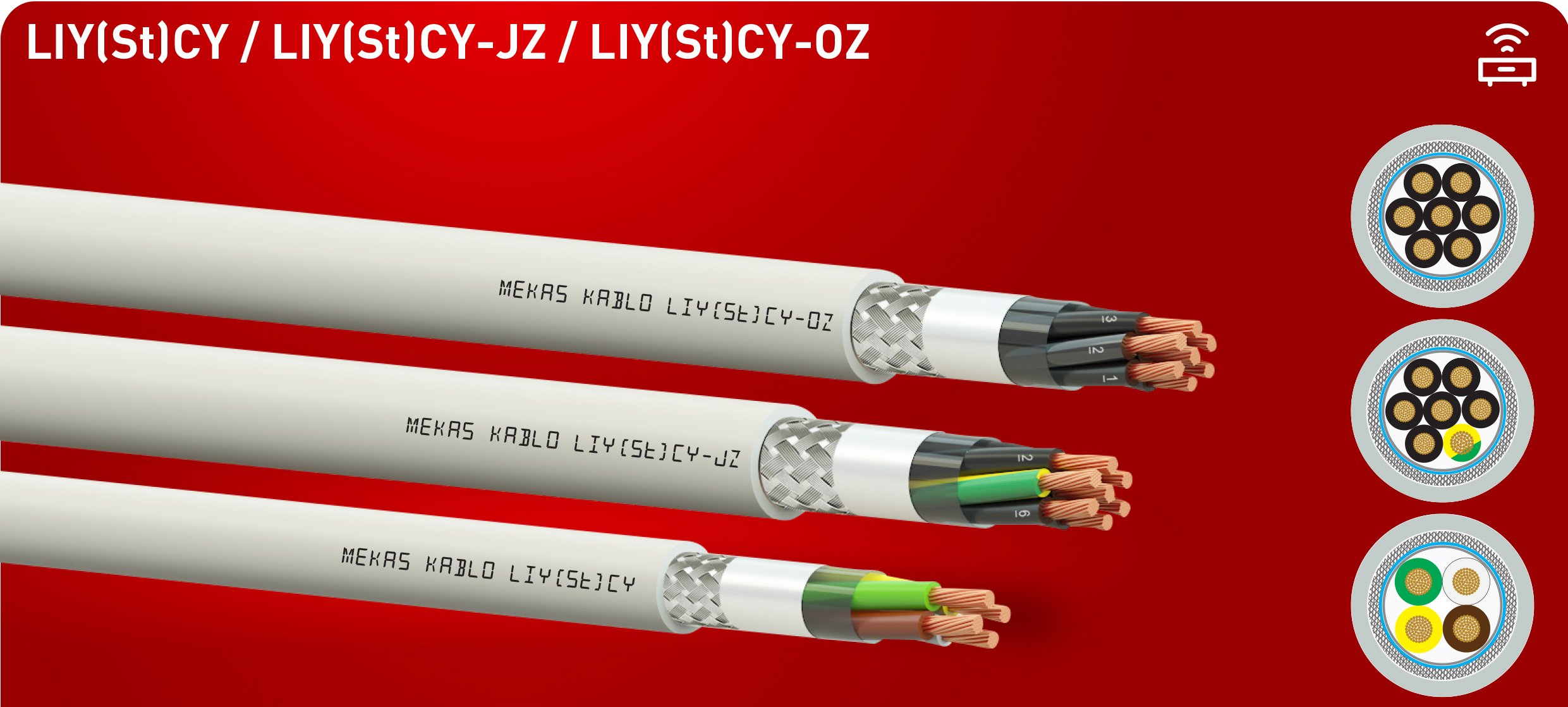

LIH(St)CH - Sinyal İletim Kablosu
KABLO YAPISI
İletken Bükülgen çıplak bakır teller,EN 60228 Sınıf 5
0,34 mm² : 12x0,19 mm Cu
0,25mm² : 14x0,15 mm Cu
0,22 mm² : 7x0,19 mm Cu
0,14 mm² : 7x0,15 mm Cu
İzolasyon PVC bileşik, EN 50290-2-21/TI51
İzolasyon Rengi - DIN 47100'e göre renkli damar
- OZ: ≥ 0,50mm² / ≥ 5 damar, EN 50334’e göre siyah
damar üzeri beyaz numaralar
- JZ: ≥ 0,50mm² / ≥ 5 damar, EN 50334’e göre siyah
damar üzeri beyaz numaralar ve bir sarı-yeşil damar
Büküm Damarlar uygun adımda katlar halinde bükülür
Ayırıcı Bant Polyester bant
Ekran Aluminyum polyester bant & Kalaylı bakır örgü
≥ 0,22 mm² : 0,22 mm² (7x0,20 mm) toprak teli
≥ 0,75 mm² : 0,50 mm² (7x0,30 mm) toprak teli
Dış Kılıf PVC bileşik, EN 50290-2-22/TM51
Dış Kılıf Rengi RAL 7035, Gri
Ambalaj 100 / 250 / 500 / 1000 m
ELEKTRİKSEL DEĞERLER @20°C
Standart Acc. to VDE 0812 & TS 13755’ e
Çalışma Sıcaklığı Sabit -30 ºC / +80 ºC
Hareketli -5 ºC / +70 ºC
Bükülme Yarı Çapı ( min. ) Sabit 6 x D
Hareketli 15 x D
Çalışma Gerilimi < 0,50 mm² : 250 V
≥ 0,50 mm² : Uo/U : 300/500 V
≥ 0,22 mm² : 500 V (Peak voltage / Tepe voltajı)
İzolasyon Direnci

< 0,50 mm² : Min. 200 MΩ.km
≥ 0,50 mm² : Min. 20 MΩ.km
Test Gerilimi (AC 50 Hz) < 0,50 mm² : 1200 V
≥ 0,50 mm² : 2000 V
Ortak Kapasite Max. 150 nF/km
Alev Geciktrici Testi EN 60332-1-2 & IEC 60332-1-2

Kod Kesit (mm²) Dış Çap (mm)±%5 Bakır Ağırlığı (kg/km) Toplam Ağırlık (kg/km)
74052 2x0,22 4,20 8,26 25,59
74053 3x0,22 4,30 10,1 29,64
74054 4x0,22 4,70 12,27 38,11
74055 5x0,22 5,10 14,65 41,30
74056 6x0,22 5,20 16,74 46,29
74057 7x0,22 5,20 18,57 49,82
74058 8x0,22 5,80 21,19 54,55
74060 10x0,22 6,80 26,3 69,08
74062 12x0,22 7,00 30,16 76,45

Kod Kesit (mm²) Dış Çap (mm)±%5 Bakır Ağırlığı (kg/km) Toplam Ağırlık (kg/km)
742022x0,755,6018,5645,12
742033x0,756,0025,2157,04
742044x0,756,6032,1271,43
742055x0,757,2039,1587,62
742066x0,757,7046,18102,71
742077x0,757,7053,25114,21
742088x0,758,3059,43124,07
7421010x0,7510,0073,818161,56
7421212x0,7510,3085,56184,86

Kod Kesit (mm²) Dış Çap (mm)±%5 Bakır Ağırlığı (kg/km) Toplam Ağırlık (kg/km)
743022x1,507,0031,771,19
743033x1,507,5044,2493,36
743044x1,508,1057,15114,09
743055x1,508,8070,2139,57
743066x1,509,8083,3174,32
743077x1,509,8095,3186,12
743088x1,5010,70114,6215,78
7431010x1,5012,50142,3267,57
7431212x1,5012,90167,2303,93

Kod Kesit (mm²) Dış Çap (mm)±%5 Bakır Ağırlığı (kg/km) Toplam Ağırlık (kg/km)
741522x0,505,2013,9437,04
741533x0,505,5018,546,38
741544x0,505,9023,354,91
741555x0,506,6028,2170,62
741566x0,507,1033,1282,28
741577x0,507,1037,2786,91
741588x0,507,6042,2397,70
7416010x0,508,8052,34116,56
7416212x0,509,1061,05132,63

Kod Kesit (mm²) Dış Çap (mm)±%5 Bakır Ağırlığı (kg/km) Toplam Ağırlık (kg/km)
742522x1,005,9023,2851,09
742533x1,006,3032,0569,52
742544x1,007,0041,0983,71
742555x1,007,6050,27102,09
742566x1,008,2059,47122,01
742577x1,008,2067,75133,09
742588x1,009,2077159,59
7426010x1,0010,60102,2190,42
7426212x1,0011,00119,5219,59

Kod Kesit (mm²) Dış Çap (mm)±%5 Bakır Ağırlığı (kg/km) Toplam Ağırlık (kg/km)
743522x2,508,0049,4396,85
743533x2,508,4070,1127,20
743544x2,509,6091,22167,07
743555x2,5010,40118,8213,02
743566x2,5011,30140,8256,65
743577x2,5011,30160,8276,85
743588x2,5012,40182,85320,30
7436010x2,5014,40227,5379,71
7436212x2,5014,90268,55439,63
