KULLANIM ALANLARI
Sinyal kontrol kabloları; enstrümantasyon, kontrol sistemleri ve otomasyon uygulamalarında veri, sinyal ve iletişim aktarımını sağlamak amacıyla tercih edilir. Esnek yapıları sayesinde dar alanlarda ve düşük bükülme yarıçapı gerektiren tesisatlarda güvenle kullanılabilirler. Bu kablolar harici ortam koşullarına veya doğrudan toprak altı döşemeye uygun olmayıp, kapalı alanlarda ve dahili tesisat uygulamalarında kullanılmak üzere tasarlanmıştır.
| KABLO YAPISI | |
|---|---|
| İletken | Bükülgen çıplak bakır teller,EN 60228 Sınıf 5 0,34 mm² : 12x0,19 mm Cu 0,25mm² : 14x0,15 mm Cu 0,22 mm² : 7x0,19 mm Cu 0,14 mm² : 7x0,15 mm Cu |
| İzolasyon | PVC bileşik, EN 50290-2-21/TI51 |
| İzolasyon Rengi | - DIN 47100'e göre renkli damar - OZ: ≥ 0,50mm² / ≥ 5 damar, EN 50334’e göre siyah damar üzeri beyaz numaralar - JZ: ≥ 0,50mm² / ≥ 5 damar, EN 50334’e göre siyah damar üzeri beyaz numaralar ve bir sarı-yeşil damar |
| Büküm | Damarlar uygun adımda katlar halinde bükülür |
| Ayırıcı | ¹ Polyester bant / ² Talk Pudralı / ³ Boru Tipi |
| Dış Kılıf | PVC bileşik, EN 50290-2-22/TM51 |
| Dış Kılıf Rengi | RAL 7035, Gri |
| Ambalaj | 100 / 250 / 500 / 1000 m |
| 20°C / ELEKTRİKSEL DEĞERLER @20°C | |
|---|---|
| Standart | Acc. to VDE 0812 & TS 13755’ e |
| Çalışma Sıcaklığı | Sabit -30 ºC / +70 ºC Hareketli -5 ºC / +70 ºC |
| Bükülme Yarı Çapı ( min. ) | Sabit 6 x D Hareketli 10 x D |
| Çalışma Gerilimi | < 0,50 mm² : 250 V ≥ 0,50 mm² : Uo/U : 300/500 V ≥ 0,22 mm² : 500 V (Peak voltage / Tepe voltajı) |
| İzolasyon Direnci | < 0,50 mm² : Min. 200 MΩ.km ≥ 0,50 mm² : Min. 20 MΩ.km |
| Test Gerilimi (AC 50 Hz) | < 0,50 mm² : 1200 V ≥ 0,50 mm² : 2000 V |
| Ortak Kapasite | Max. 120 nF/km |
| Alev Geciktrici Testi | EN 60332-1-2 & IEC 60332-1-2 |
| Kod | Kesit (mm²) | Dış Çap (mm)±%5 | Bakır Ağırlığı (kg/km) | Toplam Ağırlık (kg/km) |
|---|---|---|---|---|
| 73002 | 2x0,22 | 3,60 | 3,66 | 17,21 |
| 73003 | 3x0,22 | 4,05 | 5,49 | 22,52 |
| 73004 | 4x0,22 | 4,30 | 7,32 | 26,98 |
| 73005 | 5x0,22 | 4,70 | 9,15 | 31,64 |
| 73006 | 6x0,22 | 5,30 | 10,98 | 37,71 |
| 73007 | 7x0,22 | 5,30 | 12,81 | 41,11 |
| 73008 | 8x0,22 | 5,50 | 14,64 | 45,49 |
| 73010 | 10x0,22 | 6,30 | 18,30 | 54,92 |
| 73012 | 12x0,22 | 6,60 | 21,96 | 63,59 |
| Kod | Kesit (mm²) | Dış Çap (mm)±%5 | Bakır Ağırlığı (kg/km) | Toplam Ağırlık (kg/km) |
|---|---|---|---|---|
| 73152 | 2x0,75 | 5,20 | 12,36 | 36,37 |
| 73153 | 3x0,75 | 5,60 | 18,54 | 48,09 |
| 73154 | 4x0,75 | 6,00 | 24,72 | 60,54 |
| 73155 | 5x0,75 | 6,80 | 30,90 | 78,10 |
| 73156 | 6x0,75 | 7,30 | 37,08 | 88,55 |
| 73157 | 7x0,75 | 7,30 | 43,26 | 97,41 |
| 73158 | 8x0,75 | 8,00 | 49,44 | 111,30 |
| 73160 | 10x0,75 | 9,50 | 61,80 | 141,67 |
| 73162 | 12x0,75 | 9,90 | 74,16 | 161,60 |
| Kod | Kesit (mm²) | Dış Çap (mm)±%5 | Bakır Ağırlığı (kg/km) | Toplam Ağırlık (kg/km) |
|---|---|---|---|---|
| 73252 | 2x1,50 | 6,60 | 24,00 | 62,58 |
| 73253 | 3x1,50 | 7,10 | 36,00 | 82,29 |
| 73254 | 4x1,50 | 7,70 | 48,00 | 100,65 |
| 73255 | 5x1,50 | 8,40 | 60,00 | 126,25 |
| 73256 | 6x1,50 | 9,60 | 72,00 | 160,45 |
| 73257 | 7x1,50 | 9,60 | 84,00 | 172,25 |
| 73258 | 8x1,50 | 10,50 | 96,00 | 199,93 |
| 73260 | 10x1,50 | 12,20 | 120,00 | 243,45 |
| 73262 | 12x1,50 | 12,60 | 144,00 | 279,35 |
| Kod | Kesit (mm²) | Dış Çap (mm) ±%5 | Bakır Ağırlığı (kg/km) | Toplam Ağırlık (kg/km) |
|---|---|---|---|---|
| 73102 | 2x0,50 | 4,80 | 8,30 | 29,40 |
| 73103 | 3x0,50 | 5,10 | 12,45 | 38,05 |
| 73104 | 4x0,50 | 5,60 | 16,60 | 46,37 |
| 73105 | 5x0,50 | 6,10 | 20,75 | 56,52 |
| 73106 | 6x0,50 | 6,80 | 24,90 | 71,89 |
| 73107 | 7x0,50 | 6,80 | 29,05 | 78,85 |
| 73108 | 8x0,50 | 7,60 | 33,20 | 88,30 |
| 73110 | 10x0,50 | 8,40 | 41,50 | 104,50 |
| 73112 | 12x0,50 | 8,70 | 49,80 | 118,00 |
| Kod | Kesit (mm²) | Dış Çap (mm)±%5 | Bakır Ağırlığı (kg/km) | Toplam Ağırlık (kg/km) |
|---|---|---|---|---|
| 73202 | 2x1,00 | 5,60 | 16,50 | 42,56 |
| 73203 | 3x1,00 | 6,00 | 24,75 | 57,90 |
| 73204 | 4x1,00 | 6,40 | 33,00 | 69,78 |
| 73205 | 5x1,00 | 7,30 | 41,25 | 91,62 |
| 73206 | 6x1,00 | 7,80 | 49,50 | 109,05 |
| 73207 | 7x1,00 | 7,80 | 57,75 | 119,65 |
| 73208 | 8x1,00 | 8,80 | 66,00 | 137,20 |
| 73210 | 10x1,00 | 10,20 | 82,50 | 174,50 |
| 73212 | 12x1,00 | 10,60 | 99,00 | 196,65 |
| Kod | Kesit (mm²) | Dış Çap (mm)±%5 | Bakır Ağırlığı (kg/km) | Toplam Ağırlık (kg/km) |
|---|---|---|---|---|
| 73302 | 2x2,50 | 7,60 | 40,00 | 87,59 |
| 73303 | 3x2,50 | 8,00 | 60,00 | 115,60 |
| 73304 | 4x2,50 | 8,80 | 80,00 | 145,10 |
| 73305 | 5x2,50 | 10,10 | 100,00 | 192,90 |
| 73306 | 6x2,50 | 11,10 | 120,00 | 235,75 |
| 73307 | 7x2,50 | 11,10 | 140,00 | 256,95 |
| 73308 | 8x2,50 | 12,20 | 160,00 | 294,48 |
| 73310 | 10x2,50 | 14,00 | 200,00 | 356,05 |
| 73312 | 12x2,50 | 14,60 | 240,00 | 414,15 |

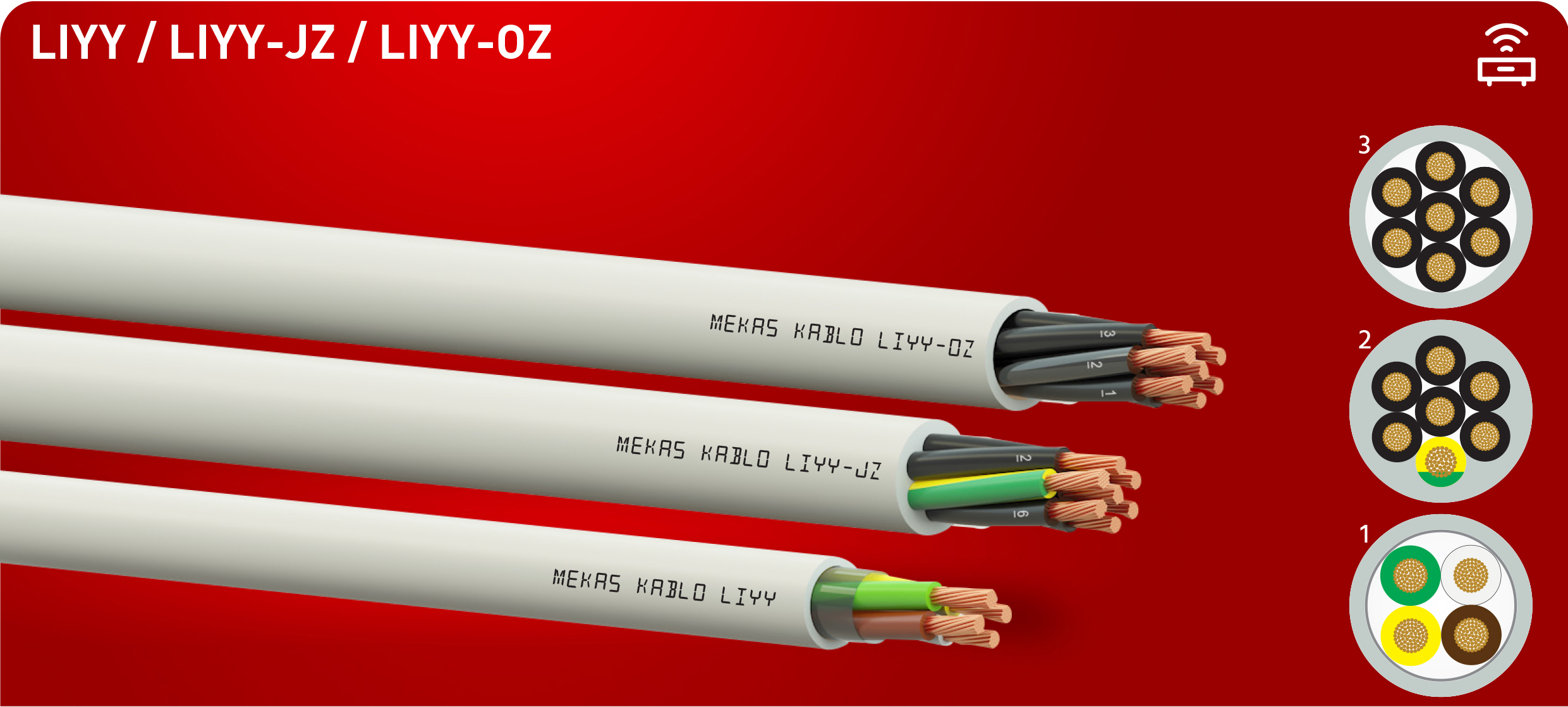

LIYY kablo, düşük akımlı sinyal ve veri iletimi için kullanılan çok damarlı, esnek kontrol kablosudur. Endüstriyel otomasyon, elektronik sistemler ve haberleşme uygulamalarında yüksek performans sağlar.
